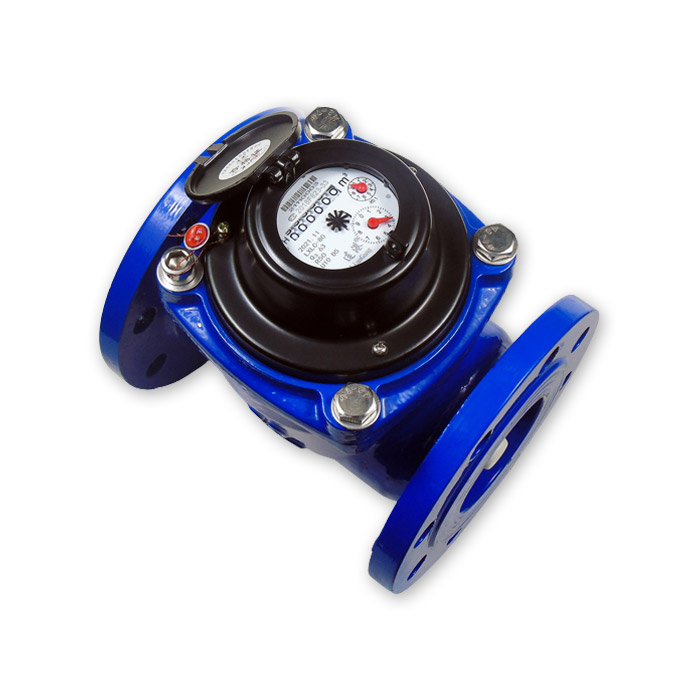

LXLC-80

可拆卸水平螺翼水表是用于計量流經自來水管道水的體積總量的儀表。

參數品牌：點擊圖片查看詳情

產品參數

品牌：點擊圖片查看詳情

我知道了

18657491928

產品詳情

可拆卸水平螺翼水表是用于計量流經自來水管道水的體積總量的儀表。對污水及有腐蝕性的液體不能使用。該表系干式磁耦合傳動，在不拆卸水表的情況下，該表的計量機構可以取出進行維護。具有維修方便，讀數直觀、清晰等特點。殼體可選鑄鐵、不銹鋼;各項技術指標均符合國家標準GB/ T778-2018、檢定規程JJG162—2019。

● 使用條件

溫度等級：T30/T90 水壓等級：MAP10/ MAP16 敏感度等級：U10 D5

● 最大允許誤差

冷水表Q4 、Q3、Q2流量點的最大允許誤差:±2%;熱水表Q4 、Q3、Q2流量點的最大允許誤差:±3%;Q1流量點冷、熱水最大允許誤差為±5%;

● 主要技術參數 (比值： Q3/Q1=50/80、 Q2/Q1=1.6、 Q4/Q3=1.25)

型號	公稱口徑	Q₃/Q₁	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁	最小讀數Min	最大讀數Max
	(mm)		（m3/h）		（m3/h）		m³
LXLC-50	50	50	31.25	25	0.8	0.5	0.0002	999999
		80			0.5	0.3125
LXLC-65	65	50	50	40	1.28	0.8
		80			0.8	0.5
LXLC-80	80	50	78.75	63	2	1.26	0.002	999999
		80			1.26	0.7875
LXLC-100	100	50	125	100	3.2	2
		80			2	1.25
LXLC-125	125	50	200	160	5.12	3.2
		80			3.2	2
LXLC-150	150	50	312.5	250	8	5
		80			5	3.125
LXLC-200	200	50	500	400	12.8	8
		80			8	5
LXLC-250	250	50	787.5	630	20	12.6	0.02	9999999
		80			12.6	7.875
LXLC-300	300	50	1250	1000	3.2	20
		80			20	12.5

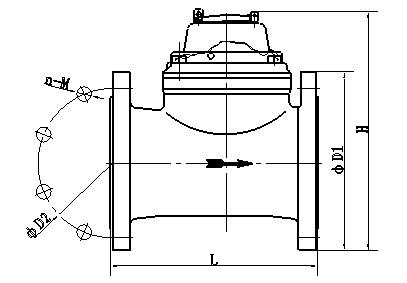

● 外形尺寸

公稱口徑	長L	高H	連接法蘭GB/T17241.6-1998
mm	mm			法蘭外徑ΦD1	螺栓孔中心ΦD2	連接螺栓n-m
LXLC-50	200	125	165	125	4-M16
LXLC-65	200	135	185	145	4-M16
LXLC-80	225	280	200	160	8-M16
LXLC-100	250	290	220	180	8-M16
LXLC-125	250	300	250	210	8-M16
LXLC-150	300	320	285	240	8-M20
LXLC-200	350	346	340	295	8-M20(PN10)
LXLC-200	350	346	340	295	12-M20(PN16)
LXLC-250	450	455	395	350	12-M20(PN10)
LXLC-250	450	455	405	355	12-M24(PN16)
LXLC-300	500	485	445	400	12-M20(PN10)
LXLC-300	500	485	460	410	12-M24(PN16)
