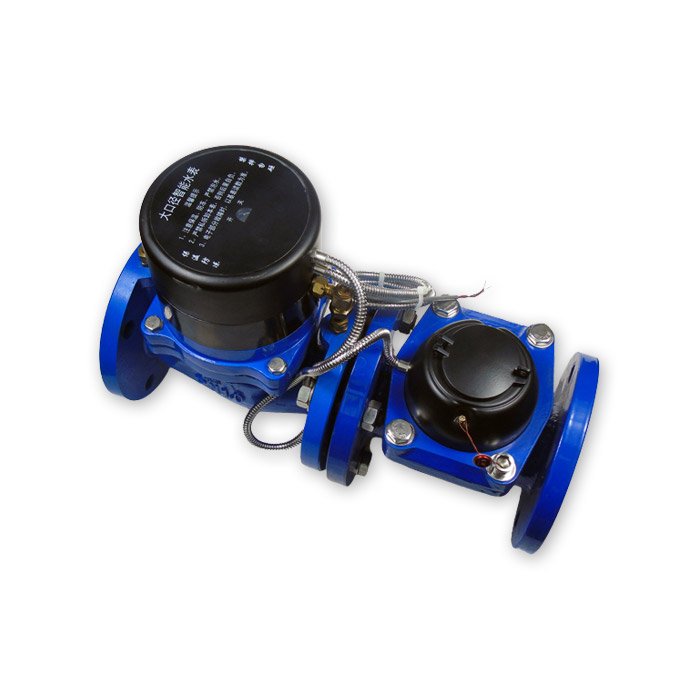

瀏覽器自帶分享功能也很好用哦~大口徑光電直讀遠傳閥控水表是用于計量流經自來水管道的水體積總量的測量?jī)x表，適用于大、小型工業用水。計數值量程大、精度高，計量及其他性能要求滿足GB/T778-2018、CJ/T224—2012《電子遠傳水表》標準、JJG162—2019檢定規程。殼體可選鑄鐵、不銹鋼材料。
● 使用條件
溫度等級：T30/T90 水壓等級：MAP10 管道的水壓度大于0.04 MPa.
電磁環境等級：E1 氣候和機械環境等級：B 敏感度等級：U10 D5
● 最大允許誤差
冷水表Q4 、Q3、Q2流量點的最大允許誤差:±2%;熱水表Q4 、Q3、Q2流量點的最大允許誤差:±3%;Q1流量點冷、熱水最大允許誤差為±5%;
● 通訊協議
1.CJ/T 188 協議，兩線MBUS接口，波特率2400;接線方式：紅/黑線無極性,電壓為24V-36V;
2.CJ/T 188 協議，四線RS485接口，波特率2400;接線方式：紅線-正級，黑線-負極性，黃線-A，藍線-B;電壓為12V-24V;
3.MOUDBUS協議，四線RS485接口，波特率9600;接線方式：紅線-正級，黑線-負極性，黃線-A，藍線-B;;電壓為12V-24V;
● 主要技術參數 (比值： Q3/Q1=100/80、 Q2/Q1=1.6、 Q4/Q3=1.25)
|
型號 |
公稱口徑 |
Q3/Q1 |
過載流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
最小讀數Min |
最大讀數Max |
|
(mm) |
（m3/h） |
（L/h） |
m3 |
|||||
|
LXSK-15E |
15 |
100 |
3.125 |
2.5 |
40 |
25 |
0.00005 |
99999 |
|
80 |
50 |
31.25 |
||||||
|
LXSK-20E |
20 |
100 |
5 |
4.0 |
64 |
40 |
||
|
80 |
80 |
50 |
||||||
|
LXSK-25E |
25 |
100 |
7.875 |
6.3 |
100.8 |
63 |
||
|
80 |
126 |
78.75 |
||||||
|
LXSK-32E |
32 |
100 |
12.5 |
10 |
160 |
100 |
||
|
80 |
200 |
125 |
||||||
|
LXSG-40F |
40 |
100 |
20 |
16 |
256 |
160 |
||
|
80 |
320 |
200 |
||||||
|
LXSG-50F |
50 |
100 |
31.25 |
25 |
400 |
250 |
||
|
80 |
500 |
312.5 |
||||||
● 外形尺寸及重量
|
型號 |
口徑 |
長L |
寬B |
高H |
連接方式 |
重量Kg |
備 注 |
|
|
mm |
D |
|||||||
|
LXSK-15E |
15 |
165 |
99 |
108 |
R1/2 |
G 3/4B |
|
螺紋 |
|
LXSK-20E |
20 |
195 |
99 |
115 |
R3/4 |
G 1B |
|
|
|
LXSK-25E |
25 |
225 |
104 |
120 |
R1 |
G 1 1/4B |
|
|
|
LXSK-32E |
32 |
230 |
104 |
120 |
R11/4 |
G 1 1/2B |
|
|
|
LXSG-40F |
40 |
365 |
150 |
200 |
R11/2 |
G2B |
|
|
|
LXSG-50F |
50 |
380 |
150 |
200 |
R2 |
G 2 1/2B |
|
|
