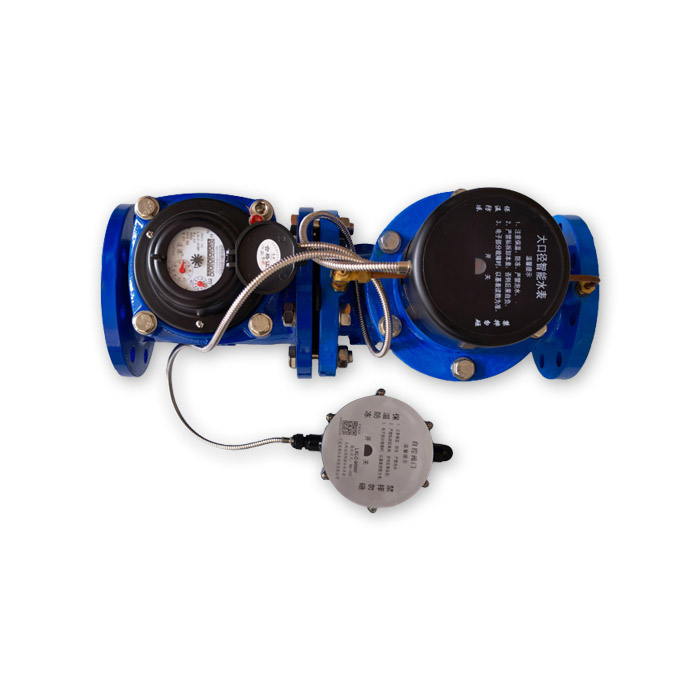

LXLC-80WF
大口徑無線遠傳閥控水表是用于計量流經自來水管道水的體積總量的儀表。該表系干式磁耦合傳動，在不拆卸水表的情況下，該表的計量機構可以取出進行維護。具有維修方便，讀數直觀、清晰等特點。計數值量程大、精度高，計量及其他性能要求滿足GB/T778-2018、CJ/T224—2012《電子遠傳水表》標準、JJG162—2019檢定規程。
此表可以在無線傳輸?shù)幕A(chǔ)上兼容顯示用水量及預付費刷卡功能。解決了因水表安裝比較偏僻無信號時可采用預付費功能。無線遠傳部分由傳感器和無線連接盒連接到水表計數器上，與基表計數器可分離，如無線遠傳部分需要維修或更換，基表上計數器拆卸下來，將傳感器和無線外接盒子拆除，計數器可以安裝繼續讀取機械讀數，無線遠傳部分更換或返修即可。殼體可選鑄鐵、不銹鋼材料。
● 使用條件
溫度等級：T30/T90 水壓等級：MAP10 管道的水壓度大于0.04 MPa.
電磁環境等級：E1 氣候和機械環境等級：B 敏感度等級：U10 D5
E-01：模塊問題 E-03：受磁攻擊 E-05：閥門故障 E-07：電池電壓過低
● 最大允許誤差
冷水表Q4 、Q3、Q2流量點的最大允許誤差:±2%;熱水表Q4 、Q3、Q2流量點的最大允許誤差:±3%;Q1流量點冷、熱水最大允許誤差為±5%;
● 主要技術參數 (比值： Q3/Q1=50/80、 Q2/Q1=1.6、 Q4/Q3=1.25)
|
型號 |
公稱口徑 |
Q3/Q1 |
過載流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
最小讀數Min |
最大讀數Max |
|
(mm) |
（m3/h） |
（m3/h） |
m3 |
|||||
|
LXLC-50WF |
50 |
50 |
31.25 |
25 |
0.8 |
0.5 |
0.0002 |
999999 |
|
80 |
0.5 |
0.3125 |
||||||
|
LXLC-65WF |
65 |
50 |
50 |
40 |
1.28 |
0.8 |
||
|
80 |
0.8 |
0.5 |
||||||
|
LXLC-80WF |
80 |
50 |
78.75 |
63 |
2 |
1.26 |
0.002 |
999999 |
|
80 |
1.26 |
0.7875 |
||||||
|
LXLC-100WF |
100 |
50 |
125 |
100 |
3.2 |
2 |
||
|
80 |
2 |
1.25 |
||||||
|
LXLC-125WF |
125 |
50 |
200 |
160 |
5.12 |
3.2 |
||
|
80 |
3.2 |
2 |
||||||
|
LXLC-150WF |
150 |
50 |
312.5 |
250 |
8 |
5 |
||
|
80 |
5 |
3.125 |
||||||
|
LXLC-200WF |
200 |
50 |
500 |
400 |
12.8 |
8 |
||
|
80 |
8 |
5 |
||||||
|
LXLC-250WF |
250 |
50 |
787.5 |
630 |
20 |
12.6 |
0.02 |
9999999 |
|
80 |
12.6 |
7.875 |
||||||
|
LXLC-300WF |
300 |
50 |
1250 |
1000 |
3.2 |
20 |
||
|
80 |
20 |
12.5 |
||||||

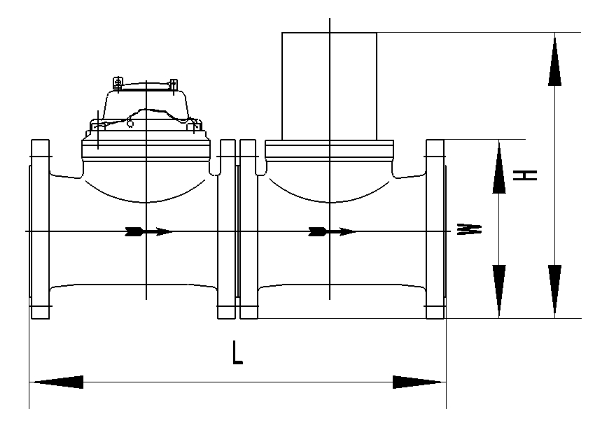

● 外形尺寸及重量
|
公稱口徑 |
長L |
寬H |
高H |
連接法蘭GB/T17241.6-1998 |
|||
|
mm |
mm |
|
法蘭外徑ΦD1 |
孔中心ΦD2 |
連接螺栓n-m |
||
|
LXLC-50WF |
435 |
170 |
280 |
165 |
125 |
4-M16 |
|
|
LXLC-65WF |
435 |
195 |
290 |
185 |
145 |
4-M16 |
|
|
LXLC-80WF |
535 |
205 |
345 |
200 |
160 |
8-M16 |
|
|
LXLC-100WF |
590 |
235 |
370 |
220 |
180 |
8-M16 |
|
|
LXLC-125WF |
605 |
245 |
395 |
250 |
210 |
8-M16 |
|
|
LXLC-150WF |
705 |
310 |
460 |
285 |
240 |
8-M20 |
|
|
LXLC-200WF |
795 |
360 |
500 |
340 |
295 |
8-M20(PN10) |
|
|
LXLC-250WF |
1020 |
400 |
560 |
395 |
350 |
12-M20(PN10) |
|
|
LXLC-300WF |
1145 |
455 |
625 |
445 |
400 |
12-M20(PN10) |
|
