光電閥控表DN40

大口徑光電直讀遠傳閥控水表是用于計量流經自來水管道的水體積總量的測量?jī)x表，適用于大、小型工業用水。

2022-10-12 09:59:42寧波連港儀表科技有限公司

大口徑光電直讀遠傳閥控水表是用于計量流經自來水管道的水體積總量的測量?jī)x表，適用于大、小型工業用水。計數值量程大、精度高，計量及其他性能要求滿足GB/T778-2018、CJ/T224—2012《電子遠傳水表》標準、JJG162—2019檢定規程。殼體可選鑄鐵、不銹鋼材料。

● 使用條件

溫度等級：T30/T90 水壓等級：MAP10 管道的水壓度大于0.04 MPa.

電磁環境等級：E1 氣候和機械環境等級：B 敏感度等級：U10 D5

● 最大允許誤差

冷水表Q4 、Q3、Q2流量點的最大允許誤差:±2%;熱水表Q4 、Q3、Q2流量點的最大允許誤差:±3%;Q1流量點冷、熱水最大允許誤差為±5%;

● 通訊協議

1.CJ/T 188 協議，兩線MBUS接口，波特率2400;接線方式：紅/黑線無極性,電壓為24V-36V;

2.CJ/T 188 協議，四線RS485接口，波特率2400;接線方式：紅線-正級，黑線-負極性，黃線-A，藍線-B;電壓為12V-24V;

3.MOUDBUS協議，四線RS485接口，波特率9600;接線方式：紅線-正級，黑線-負極性，黃線-A，藍線-B;;電壓為12V-24V;

● 主要技術參數 (比值： Q3/Q1=100/80、 Q2/Q1=1.6、 Q4/Q3=1.25)

型號	公稱口徑	Q₃/Q₁	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁	最小讀數Min	最大讀數Max
	(mm)		（m3/h）		（L/h）		m³
LXSK-15E	15	100	3.125	2.5	40	25	0.00005	99999
		80			50	31.25
LXSK-20E	20	100	5	4.0	64	40
		80			80	50
LXSK-25E	25	100	7.875	6.3	100.8	63
		80			126	78.75
LXSK-32E	32	100	12.5	10	160	100
		80			200	125
LXSG-40F	40	100	20	16	256	160
		80			320	200
LXSG-50F	50	100	31.25	25	400	250
		80			500	312.5

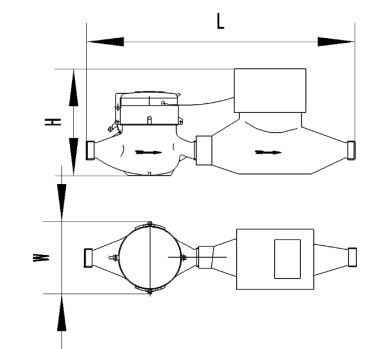

● 外形尺寸及重量

型號	口徑	長L	寬B	高H	連接方式		重量Kg	備注
型號	mm				D			備注
LXSK-15E	15	165	99	108	R1/2	G 3/4B		螺紋
LXSK-20E	20	195	99	115	R3/4	G 1B
LXSK-25E	25	225	104	120	R1	G 1 1/4B
LXSK-32E	32	230	104	120	R11/4	G 1 1/2B
LXSG-40F	40	365	150	200	R11/2	G2B
LXSG-50F	50	380	150	200	R2	G 2 1/2B
